Manöver

Manöver-popupen tillhandahåller styrningsåtgärder för det valda objektet, till exempel att växla mellan driftlägen eller ange manuella värden. Den visas endast i Tab-menyn när objektet har signaler som matchar en eller flera av de konfigurerade suffixaliaserna för Manöver-popupen.

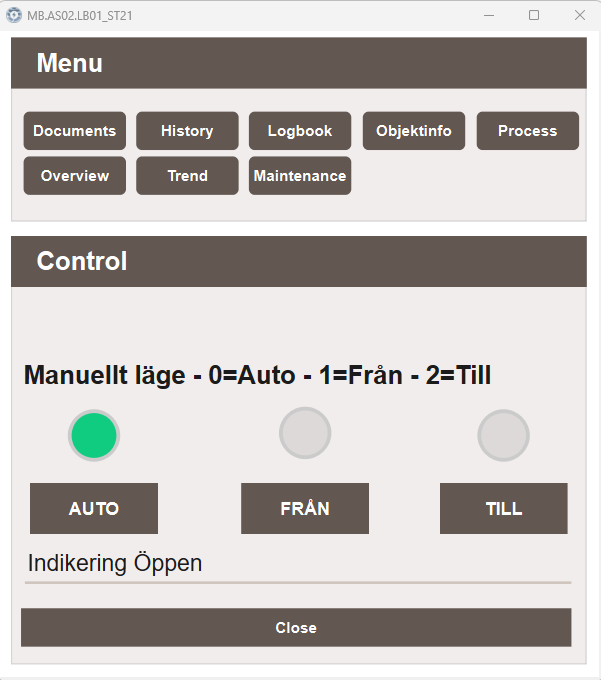

Maneuver popup

Den här varianten (ManoverBMS.kvie) är layouten som används för byggnadssystem. Den visar ett avsnitt Styrning med de styrningsåtgärder som finns för objektet. Layouten beror på vilka suffixaliaser som är konfigurerade och vilka signaler som finns på objektet. Typiska element inkluderar:

  • Lägesknappar — knappar för att växla mellan driftlägen som Auto, Av och På. Det för närvarande aktiva läget visas med en grön statusindikator ovanför motsvarande knapp.
  • Statusrader — skrivskyddade indikatorer som visar aktuellt tillstånd för en signal
  • Värderader — redigerbara fält för att ange manuella värden när en signal är konfigurerad som skrivbar

Standardsuffixaliaser

Följande suffixaliaser är konfigurerade för BMS-varianten som standard:

Suffixalias Suffix Skrivbar Beskrivning
IO _IO Ja Av / På
manualControl _MAN Ja Manuell styrning, digital utgång
manualControlAnalogOutput _MANA Ja Manuell styrning, analog utgång
manualAnalogOutputValue _RMAN Ja Manuell analog utgångssignal
analogOutputValue _R Nej Analog utgångssignal
commandOutput _M Nej Digital utgångssignal
isOpen _IO Nej Öppet läge
isClosed _IS Nej Stängt läge
isActive _IT Nej Aktivt läge
runningHours _DT Nej Drifttid
runningHoursReset _DTA Ja Nollställning av drifttid

Note

Standardsuffixaliaserna kan ändras och utökas under Inställningar → Suffix → Suffixalias - Popuper. Se Skapa popup för mer information.
