Dashboards — Konfigurering

Parametrar

Alla widgetar utom Larmrad och Larmgraf delar en Header-parameter, en sträng, som anger den rubrik som visas på widgeten. Om den lämnas tom visar widgeten en standardrubrik.

Parametrar som accepterar flera signaler eller grupper tar antingen en enskild sträng eller en array av strängar.

Single signal
"MB.AS01.MySystem_Meter1_E"
Multiple signals
["MB.AS01.MySystem_Meter1_E", "MB.AS01.MySystem_Meter1_P"]

Vissa widgetar har en expanderingsknapp i det övre högra hörnet. Genom att klicka på den öppnas en expanderad version av widgeten i ett popup-fönster för en mer detaljerad vy.

Widgetar som visar en signallegende hanterar automatiskt överfyllnad. När det finns fler signaler än vad som får plats i legenden visas en knapp som anger hur många som är dolda. Genom att klicka på den öppnas den expanderade vyn med alla signaler listade.

Widgetar

Larmstatus

Visar larmantal: totalt, kvitterade och okvitterade. Två storlekar finns: Alarm_1x1 och Alarm_2x1.

Utan ett Grupp-filter räknar totalerna även larmen från anslutna fjärrsystem, och ett andra block, Lokalt, visar samma antal för systemets egna larm. Med ett filter räknar båda blocken bara systemets egna larm i de valda grupperna.

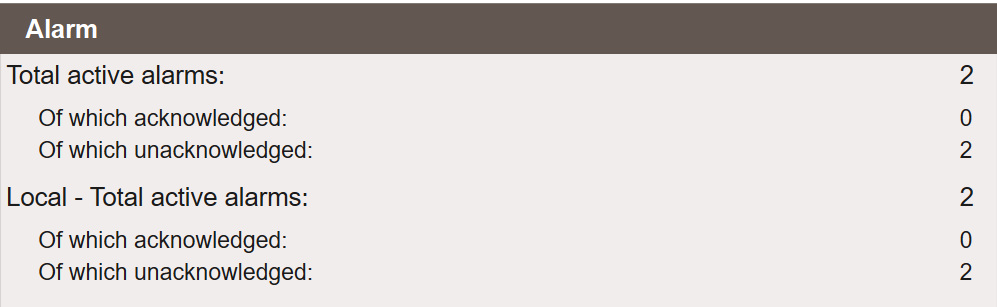

Alarm Status

Parametrar

  • Grupp — Filtrera larm efter gruppnamn. Lämna tomt för att visa alla larm.

Larmrad

En kompakt larmindikator i en enda rad. Avsedd att placeras överst eller underst på en dashboard som ett tunt statusband.

Alarm Row

Parametrar

  • Grupper — Filtrera larm efter gruppnamn. Lämna tomt för att visa alla larm.

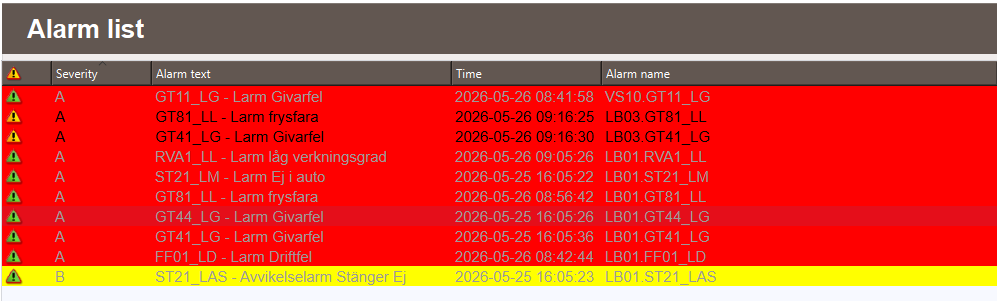

Larmlista

Visar aktiva larm i en rullningsbar lista.

Alarm List

Parametrar

  • Grupper — Filtrera larm efter gruppnamn. Lämna tomt för att visa alla larm.

Larmlogg

Visar historiska larm i en rullningsbar lista.

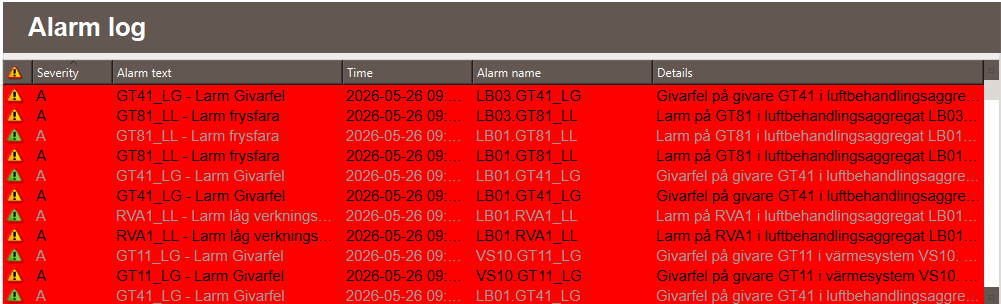

Alarm Log

Parametrar

  • Grupper — Filtrera larm efter gruppnamn. Lämna tomt för att visa alla larm.

Larmfrekvens

Visar hur ofta larm har utlösts.

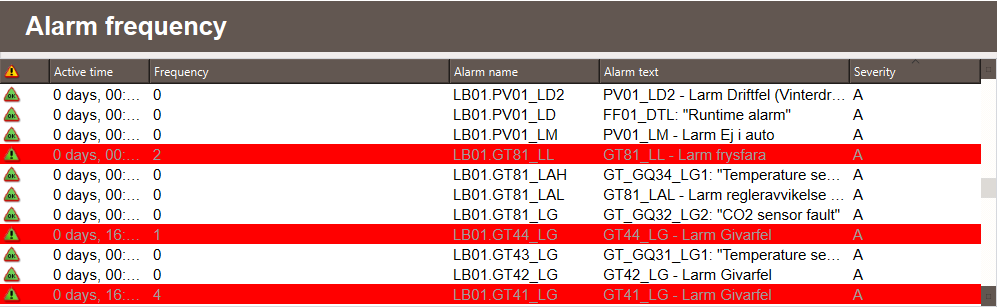

Alarm Frequency

Parametrar

  • Grupper — Filtrera larm efter gruppnamn. Lämna tomt för att visa alla larm.

Larmgraf

En större widget för larmanalys. Ett cirkeldiagram visar larmen under de senaste N dagarna (standard 7), grupperade efter larmklass eller larmgrupp, bredvid en topp 5-lista över de vanligaste larmen. En inställningspanel anger gruppering och antal dagar. Kräver en larmloggare som lagrar i en databas. Lämpar sig för dashboards där larmanalys är i fokus.

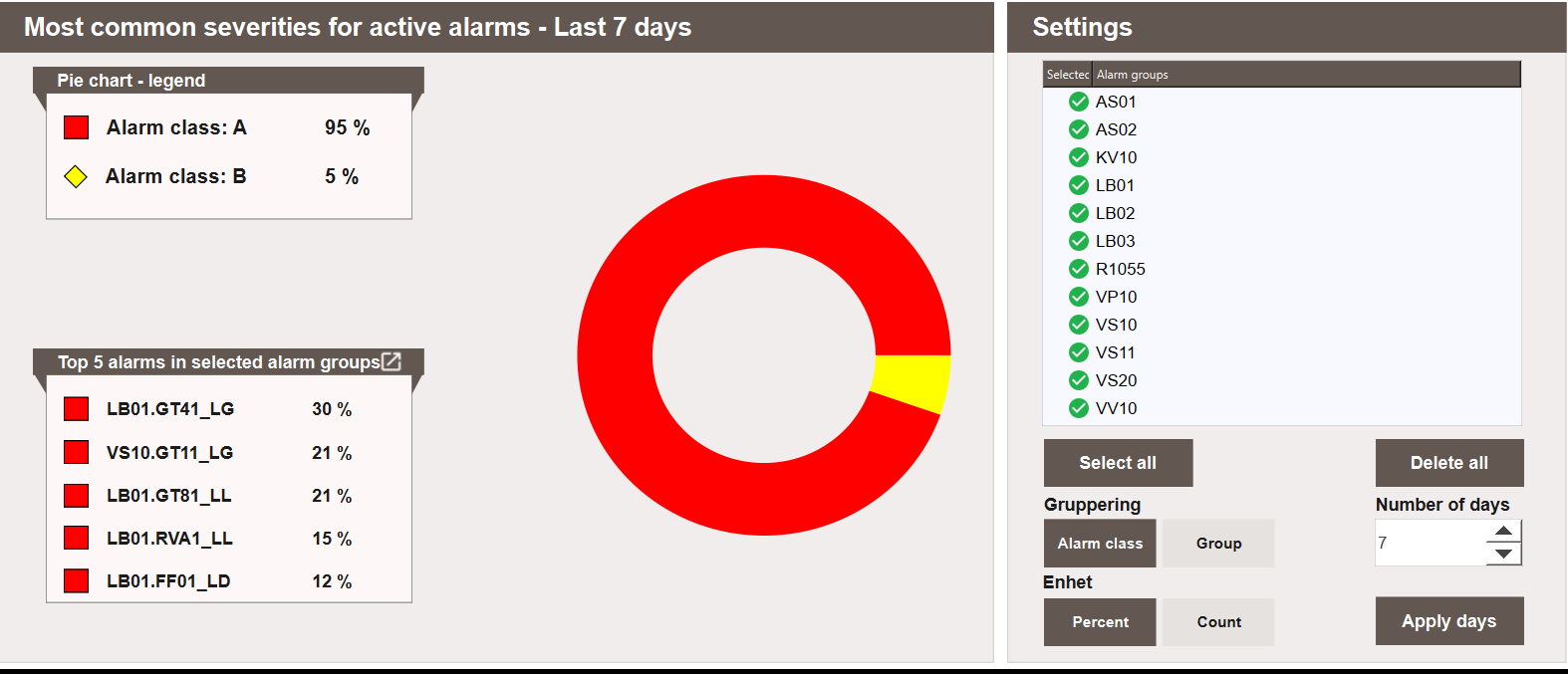

Alarm Graph


Historik

Visar historiska signalvärden som en trendgraf. Legenden visar aktuella värden med enheter och decimalprecision.

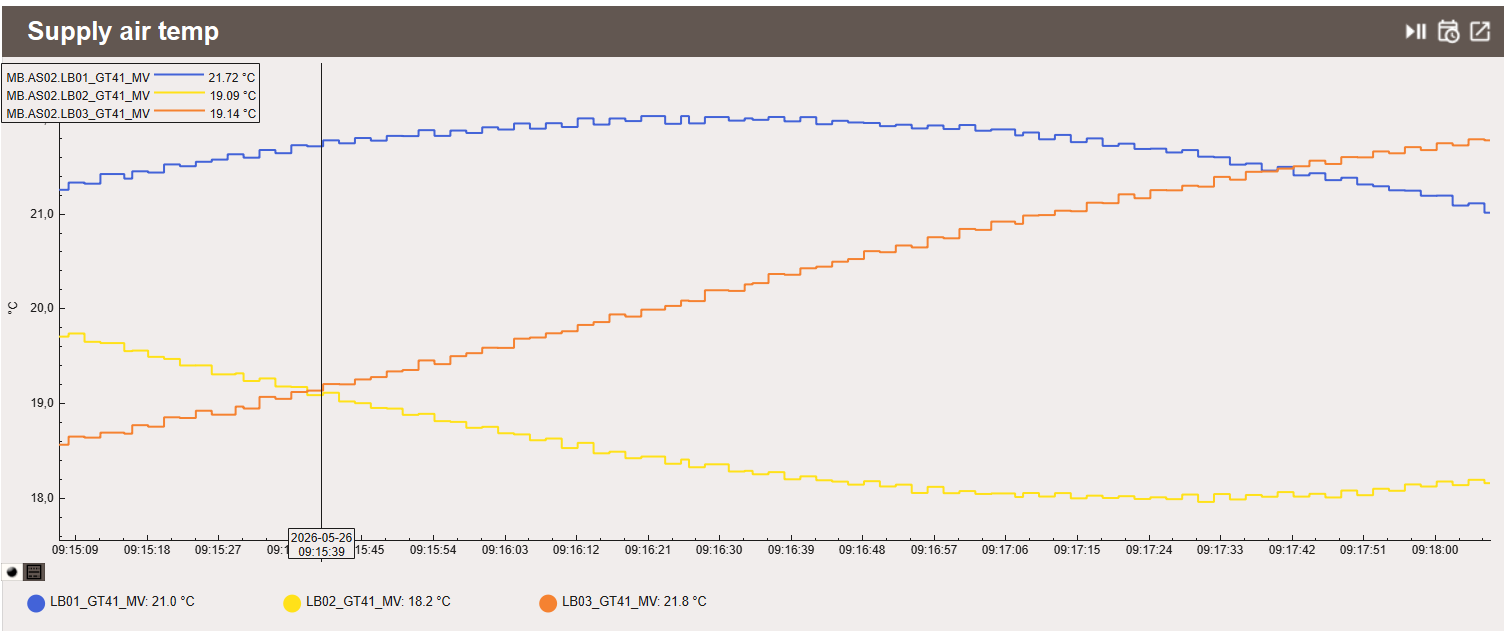

History

Fälten Från och Till längst upp på dashboarden anger tidsintervallet. Hur intervallet tillämpas beror på vilken knapp som används:

  • Tillämpa — tillämpar Från/Till-intervallet på alla Historik-widgetinstanser på dashboarden.
  • Kalenderikon (på en enskild widget) — tillämpar Från/Till-intervallet enbart på den widgetinstansen, utan att påverka de övriga.
  • Återställ — sätter Från/Till-intervallet till de senaste 5 minuterna och tillämpar det på alla Historik-widgetinstanser. Fönstret är fast, så widgetarna slutar följa livevärdena.

Knappen spela/pausa på varje Historik-widget startar eller stoppar liveuppdateringen för just den widgeten.

Parametrar

  • Signaler — Signalsökväg eller array av signalsökvägar att visa.

Nyckelvärde

Visar ett enskilt livevärde med konfigurerad enhet och decimalprecision. Accepterar vilket värde som helst i Datalager: interna variabler, drivsignaler och systemvariabler. Två storlekar finns: KeyMetric_1x1 och KeyMetric_2x1.

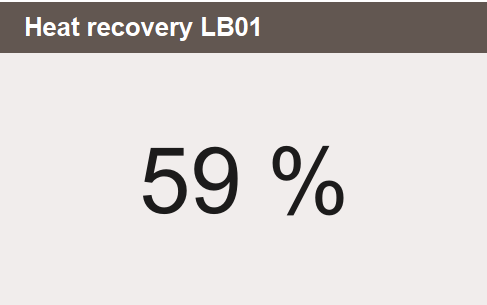

Key Value

Parametrar

  • KeyValue — Direkt variabelreferens (inte en sträng). Ange variabelns sökväg utan citattecken: MB.AS01.LB01_P, inte "MB.AS01.LB01_P".

Signalvärdesvisning

Visar aktuella livevärden för en eller flera signaler. Löser automatiskt upp enheter och decimalprecision från Datalager.

Signal Value Display

Parametrar

  • Signaler — Signalsökväg eller array av signalsökvägar att visa.

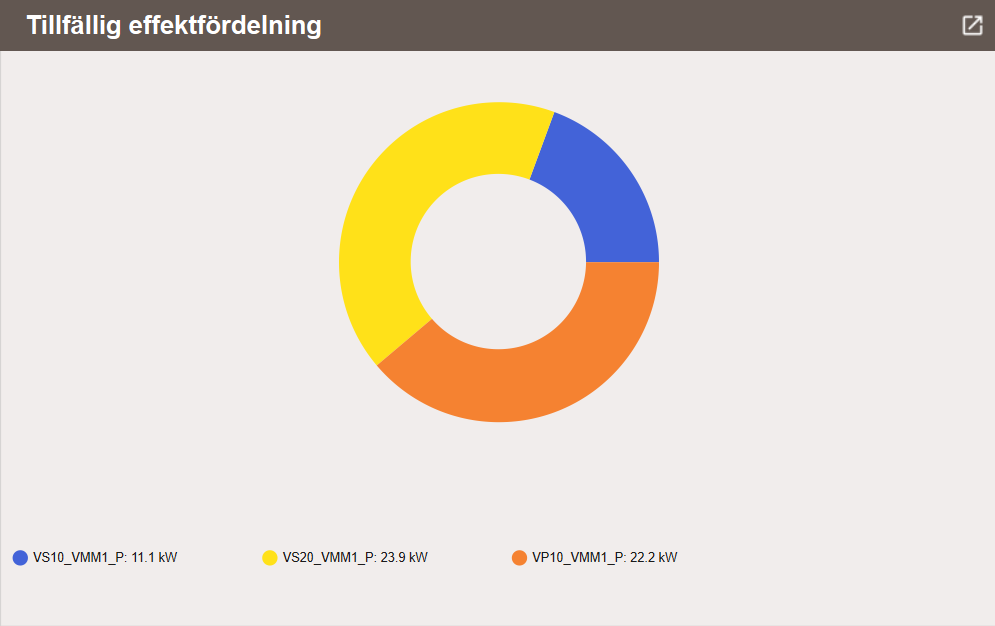

Cirkeldiagram

Visar realtidsfördelning av signaler som ett cirkeldiagram. Inkluderar en expanderingsknapp som öppnar en expanderad vy i ett popup-fönster.

Pie Chart

Parametrar

  • Signaler — Array av signalsökvägar att visa.

Stapeldiagram

Visar jämförelser av signalvärden som ett stapeldiagram över konfigurerbara tidsperioder. Lämpar sig för energijämförelser över tid. Inkluderar en expanderingsknapp som öppnar en expanderad vy i ett popup-fönster.

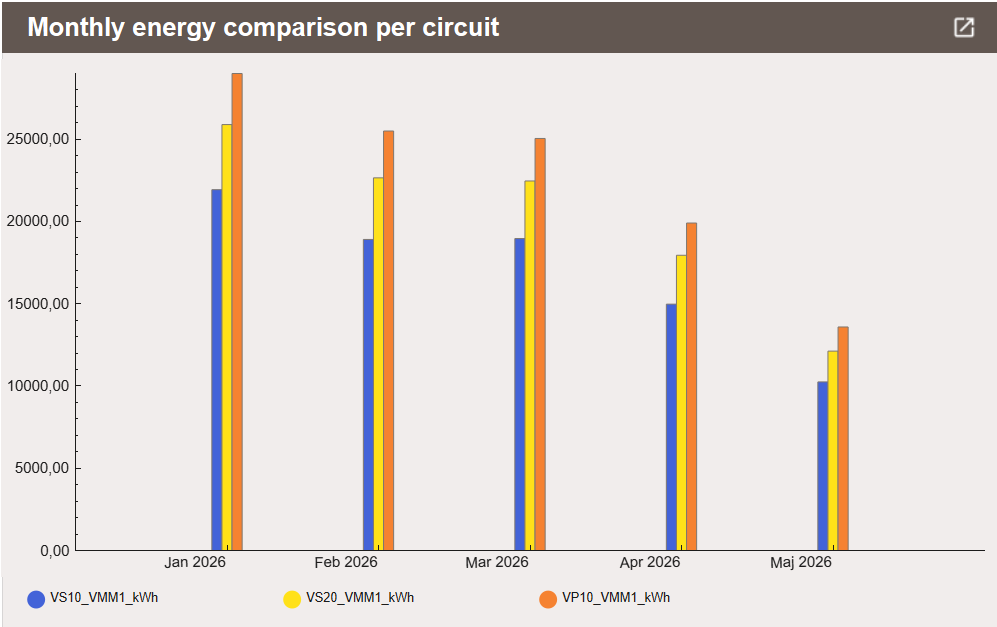

Bar Chart

Parametrar

  • Signaler — Array av signalsökvägar att visa.
  • Typ — Aggregeringsläge. Bestämmer hur varje periods stapelvärde beräknas. Standardvärde är Add.
  • TimePeriod — Tidsenheten för varje stapel: "Day", "Week", "Month" eller "Year". Standardvärde är "Month".
  • TimeSpan — Antal perioder att visa. Standardvärde är 12.
  • LeftOrder — Datumaxelns riktning. Sätt till 1 för att placera äldre värden till höger. Lämnas den tom placeras äldre värden till vänster.
Typ Beskrivning
Add Summerar alla loggade värden inom varje period. Används för momentana signaler såsom effekt, där summan representerar total förbrukad energi.
Average Beräknar medelvärdet av alla loggade värden inom varje period. Används för kontinuerliga signaler såsom temperatur.
Trend Visar skillnaden mellan det sista värdet i innevarande period och det sista värdet i föregående period. Används för signaler där förändringen från en period till nästa är det viktiga.
Result Visar det senaste loggade värdet inom varje period. Används för signaler där tillståndet vid periodens slut är det viktiga.

Värdena läses från den första cykliska, ändrings- eller triggerloggare som hittas och som loggar signalen. En signal som ingen sådan loggare loggar får tomma staplar. Den nyaste stapeln är innevarande period hittills, och diagrammet uppdateras varje timme.


Mätare

Visar ett enskilt livevärde som en visare mot ett konfigurerat intervall, med ett valfritt varningsband. Värdet visas i mitten med sin enhet, intervallets ändar är märkta på var sin sida och signalens sökväg visas nedanför. Två storlekar finns: Gauge_1x1 upptar en rutnätscell och Gauge_2x2 ett block på två gånger två.

Gauge widget

Parametrar

  • Signal — Direkt variabelreferens (inte en sträng). Ange signalens sökväg utan citattecken: MB.AS01.LB01_P, inte "MB.AS01.LB01_P".
  • Header — Widgetens rubrik. Om den lämnas tom är rubriken Mätare.
  • Min och Max — Visarens intervallgränser. Standardvärden är 0 och 100.
  • WarningMin och WarningMax — Varningsgränser. Värden vid eller under WarningMin, eller vid eller över WarningMax, ligger i en varningszon. Var och en tar ett värde eller en array [röd, gul], till exempel [90, 75] för WarningMax eller [10, 25] för WarningMin. Medan värdet ligger i en zon färgas zonen och mittskivan blinkar i dess färg.

Underhåll

Visar underhållsuppgiftsstatus: totalt antal aktiva uppgifter och hur många av dem som är pågående och missade. Därunder räknar Mina pågående och Mina missade de uppgifter som är tilldelade den inloggade användaren. Mina pågående tar bara med uppgifter med en deadline inom de närmaste 60 dagarna, vilket styrs av variabeln maintenanceDaysAhead. Ansluter direkt till underhållsmodulen. Ingen signalinmatning krävs.

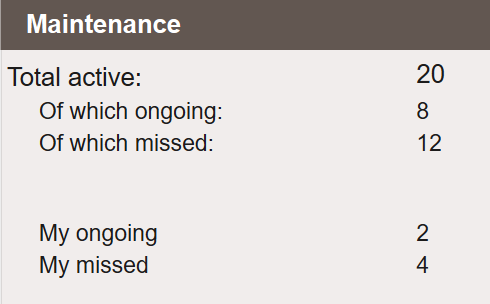

Maintenance

Nästa steg

  • Utöka — egna widgetar, designmönster och felsökning
